Mil Göbek Bağlantıları
Geleneksel şaft-göbek bağlantıları, özellikle sık sık start-stop dönüşlerinin söz konusu olduğu birçok uygulamada yetersizdir. Zamanla mekanik aşınma nedeniyle kama yuvası kavramasının doğruluğu azalır. REACH tarafından üretilen kilitleme düzeneği, mil ile göbek arasındaki boşluğu doldurarak güç aktarımını tüm yüzeye dağıtırken kama bağlantısıyla aktarım yalnızca sınırlı bir alanda yoğunlaşır.
Mil-göbek bağlantılarında kilitleme düzeneği geleneksel kama ve kama yuvası sisteminin yerini alır. Bu sadece montaj sürecini basitleştirmekle kalmaz, aynı zamanda kama yuvasındaki stres yoğunlaşmaları veya aşınma korozyonu nedeniyle bileşenlerin hasar görmesi riskini de azaltır. Ayrıca kilitleme aksamı kolaylıkla takılıp çıkarılabildiği için ekipmanların bakım ve onarımı hızlı ve kolay bir şekilde yapılabilmektedir. Güç aktarım sektöründe dünya lideri bir müşteriyle 15 yılı aşkın bir süredir ortaklık içerisindeyiz.
(Detay için tıkla)

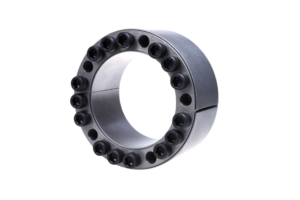

Kilitleme Düzenekleri
Özellikler
Kolay montaj ve demontaj Aşırı yük koruması Kolay ayarlama Hassas konum Yüksek eksenel ve açısal konumlandırma doğruluğu Hızlanma ve yavaşlama içeren uygulamalar için ideal Sıfır boşluk
Kendiliğinden merkezlenmez, kendi kendine kilitlenmez
Çift konik tasarımlı iki baskı halkası
Orta ila yüksek tork
Tolerans: şaft H8; göbek deliği H8
Kendiliğinden merkezlenen, kendi kendine kilitlenen
Sıkma sırasında sabit eksenel göbek konumu
Tek konik tasarım
Düşük göbek basıncı gerektiren uygulamalar için uygundur.
Tolerans: şaft H8; göbek deliği H8
Kendiliğinden merkezlenmez, Kendiliğinden kilitlenmez (kendiliğinden serbest kalır)
İki konik halka
Düşük eksenel ve radyal boyutlar
Daha küçük boyutlar gerektiren uygulamalar için uygundur
Kompakt ve hafif
Toleranslar (şaft çapı < = 38 mm için): mil h6; göbek deliği H7
Toleranslar (mil çapı > = 40 mm için): mil h8; göbek deliği H8
Kendiliğinden merkezlenen, kendi kendine kilitlenen
Tek konik tasarım
Her ikisi de yarıklı bir iç halka ve dış halkadan oluşur
Mükemmel göbekten mile eşmerkezlilik ve diklik gerektiren uygulamalar için uygundur.
Toleranslar: mil h8; göbek deliği H8
Kendiliğinden merkezlenen, kendi kendine kilitlenen
Tek konik tasarım
Her ikisi de yarıklı bir iç halka ve bir dış halkadan oluşur.
Göbek-şaf arası iyi eşmerkezlilik ve diklik gerektiren uygulamalar için özellikle uygundur.
Toleranslar: mil h8; göbek deliği H8
Kendiliğinden merkezlenen, kendi kendine kilitlenen
Sıkma sırasında sabit eksenel göbek konumu
Tek konik tasarım
Her ikisi de yarıklı bir iç bilezik ve dış bilezikten oluşur.
Göbek-şaf arası iyi eşmerkezlilik ve diklik gerektiren uygulamalar için özellikle uygundur.
Ayrıca daha düşük mekanik özelliklere sahip göbekleri kilitlemek için de kullanılır.
Toleranslar: mil h8; göbek deliği H8
Kendiliğinden merkezlenen, kendi kendine kilitlenen
Sıkma sırasında sabit eksenel göbek konumu
Tek konik tasarım
Her ikisi de yarıklı bir iç bilezik ve dış bilezikten oluşur.
Mükemmel göbekten mile eş merkezlilik ve diklik gerektiren uygulamalar için özellikle uygundur.
Ayrıca sınırlı genişlikteki göbekleri kilitlemek için de kullanılır.
Toleranslar: mil h8; göbek deliği H8
Kendinden merkezlemeli, kendinden kilitlemeli
Tek konik tasarım
Toleranslar: mil h8; göbek deliği H8
Kendinden merkezlemeli, kendinden kilitlemeli
Tek konik tasarım
Yüksek tork
Düşük temas yüzeyi basıncı
Toleranslar: mil h8; göbek deliği H8
Kendinden merkezlemeli, kendinden kilitlemeli
Tek konik tasarım
Kompakt ve basit yapı
İç çapın dış çapa küçük oranı, küçük çaplı göbeklerin bağlanması için çok uygundur
Toleranslar: mil h8; göbek deliği H8
Kendiliğinden merkezlenen, kendi kendine kilitlenen
Tek konik tasarım
Her ikisi de yarıklı bir iç halka ve bir dış halkadan oluşur.
Özellikle göbekten mile mükemmel eşmerkezlilik ve diklik gerektiren uygulamalar için uygundur
Aynı dış çapa sahip aynı göbeğin farklı çaplardaki millerde kullanılmasına izin verir
Toleranslar: mil h8; göbek deliği H8
Kendinden merkezlemeli, kendinden kilitlemeli
Tek konik tasarım
Toleranslar: mil h8; göbek deliği H8
Kendiliğinden kilitlenmez ve kendi kendine merkezlenmez
İki konik halka, bir iç halka, bir yarık dış halka ve kilitleme pullu bir halka somundan oluşur Sıkma
sırasında göbekte eksenel sabitleme yoktur
Düşük tork kapasitesi ve düşük temas basınçları
Azaltılmış gerektiren uygulamalar için uygundur radyal ve eksenel boyutlar
Vida sıkma alanı olmayan uygulamalar için özellikle uygundur
Toleranslar: mil h8; göbek deliği H8
Kendiliğinden merkezlenen, kendi kendine kilitlenen
Sıkma sırasında sabit eksenel göbek konumu
Tek konik tasarım
Her ikisi de yarıklı bir iç halka ve dış halkadan oluşur
Özellikle göbekten mile mükemmel eşmerkezlilik ve diklik gerektiren uygulamalar için uygundur.
Toleranslar: mil h8; göbek deliği H8
Kendiliğinden merkezlenen, kendi kendine kilitlenen
İki konik halka ve yarıklı bir dış halkadan oluşur.
Özellikle yüksek tork iletimi gerektiren uygulamalar için uygundur.
Sıkma sırasında göbek eksenel olarak sabitlenmez
Toleranslar: mil h8; göbek deliği H8
Kendinden merkezlemeli, kendinden kilitlemeli
Tek konik tasarım
Toleranslar: mil h8; göbek deliği H8
Kendiliğinden kilitlenen ve kendi kendine merkezlenen
İki konik halka, bir iç halka, bir yarık dış halka ve kilitleme pullu bir halka somundan oluşur.
Düşük tork kapasitesi ve düşük temas basınçları
Sıkma sırasında poyranın eksenel olarak sabitlenmesi gerekmez
Azaltılmış radyal ve eksenel boyutlar gerektiren uygulamalar için uygundur.
Özellikle vida sıkma alanı olmayan uygulamalar için uygundur.
Toleranslar: mil h8; göbek deliği H8
İki konik halka ve bir yarık iç halkadan oluşur.
Özellikle orta-yüksek tork aktarımının gerekli olduğu iki milin kenetlenmesi için uygundur.
Toleranslar: mil h8; göbek deliği H8
Kendiliğinden merkezlenen, kendi kendine kilitlenen
Eksenel Yer Değiştirme Olmadan
Son derece yüksek torklar iletir
Toleranslar: mil h8; göbek deliği H8
Eksenel Yer Değiştirme Olmadan Kendiliğinden Merkezleme
Mükemmel merkezleme ve yüksek tork aktarımı için
Toleranslar: mil h8; göbek deliği H8
Shrink Disk
Özellikler
Kolay montaj ve demontajAşırı yük koruması
Kolay ayarlama
Hassas konum
Yüksek eksenel ve açısal konumlandırma doğruluğu
Sıfır boşluk
Ağır hizmet için uygun
İçi boş millerde, kayar dişlilerde, kaplinlerde vb. yaygın olarak kullanılır ve önemli durumlarda anahtar bağlantısını değiştirir
Standart seri—bu seri çoğu uygulamada kullanılır. Yüksek aktarım değerleri mümkündür ve vidaların sıkma torku değiştirilerek sıkma bileziği tasarım özelliklerine göre uyarlanabilir.
Ağır yük büzülme bileziği
Yarık iç bilezik – göbek üzerinde düşük kayıplar ve basınç
Özellikle güçlü dış bileziklerle daha geniş yapı
Çok yüksek aktarım torku
Orta seviye için daha hafif versiyon
Üç parçalı sıkma bileziği
Dar baskı halkaları yalnızca çok küçük bir alan gerektirir.
Özellikle ince göbekler ve içi boş miller için uygundur
İki parçalı sıkma bileziği
Ağır işlere uygun
Montajı ve demontajı uygun
Kompakt yapıyla desteklenen daha yüksek dönüş hızı için yüksek eş eksenli derece
İçi boş millerde, kayan dişlilerde, kaplinlerde vb. yaygın olarak kullanılır ve önemli durumlarda anahtar bağlantısını değiştirir.
Şaft Kaplinleri
Uzanma Kaplinleri küçük boyutları, hafiflikleri ve yüksek tork iletme yetenekleriyle bilinir. Bu, onları alanın sınırlı olduğu ve ağırlığın önemli olduğu uygulamalar için ideal bir seçim haline getirir. Ek olarak kaplinlerimiz, çalışma sırasındaki titreşimleri ve darbeleri sönümleyerek ve azaltarak etkili koruma sağlarken aynı zamanda eksenel, radyal, açısal kurulum sapmalarını ve bileşik montaj yanlış hizalamalarını düzeltir.
Kaplinlerimiz GR kaplin, GS boşluksuz kaplin ve diyafram kaplin içerir. Bu kaplinler, yüksek tork iletimi sunmak, makinenin hareket kalitesini ve stabilitesini artırmak ve eşit olmayan güç aktarımının neden olduğu şoku absorbe etmek üzere tasarlanmıştır.
Uzanma kaplinleri yüksek tork aktarımı, mükemmel hareket kalitesi ve stabilitenin yanı sıra titreşimlere ve darbelere karşı etkili koruma sunar. Çeşitli endüstrilerde geniş bir uygulama yelpazesi için idealdirler ve ürünlerimizin beklentilerinizi aşacağından eminiz. Güç aktarım sektöründe dünya lideri bir müşteriyle 15 yılı aşkın bir süredir ortaklık içerisindeyiz.
(Detay için tıkla)
Doğrudan Tahrikli Mil İçin Kaplinler
Özellikler
Geri tepme yokEntegre tasarım
Yüksek sertlik, Titreşim önleyici. Şanzımanda yüksek hassasiyet ve yüksek dönme hızı
Takım tezgahlarının bir mili için geçerlidir
Sabitleme tipi: Konik sıkıştırma
Çalışma aralığı: -40C~120°C
Alüminyum ve Çelik malzemeler
Uygulamalar
Yüksek tork aktarım performansı ve Doğrudan Tahrikli İş Milleri için en uygun olanıdır.Teknik Tablo Görüntüle
REACH GR Elastomer Çeneli Kaplinler
Özellikler
● Küçük ve kompakt yapı, düşük ağırlık ve büyük aktarma torku, makinenin hareket kalitesini ve stabilitesini etkili bir şekilde geliştirebilir ve güç makinesinin dengesiz çalışmasının neden olduğu darbeyi emebilir.● Hareket sırasında ortaya çıkan titreşimi ve şoku sönümleyen ve azaltan, eksenel, radyal ve açısal kurulum sapmalarını etkili bir şekilde düzelten etkili koruma özelliği.
● 14'ten büyük tırnaklı kaplinlerin maksimum burulma açısı 5°'ye ulaşabilir ve yatay veya dikey olarak monte edilebilir
Avantajları
● Yüksek kaliteli Alman TPU malzemeleri kullanılarak metal parçaların, kendi ürettiği elastomerlerin seri üretimi● Patlamaya dayanıklılık sertifikası
● Maksimum tork değerinin %50'sini anında aşarak yine de iletim gereksinimlerini karşılayabilir
● Yüksek ve düşük sıcaklık ömür testini geçmiştir, maksimum yük altında hala kullanılabilir
● Mükemmel bağlantı test platformu
Mekanik ve hidrolik basınç koşullarında yaygın olarak kullanılır;
Çeliğin poliüretanla birlikte kullanılmasıyla bakım yapılmasına gerek kalmaz; İlgili sapmayı telafi edin, titreşimi tamponlayın ve absorbe edin;
Elektriği daha iyi yalıtın;
Eksenel yönde takılarak kolay montaj;
Diyafram toleransı: ISO H7; Anahtar yuvası toleransı: DIN 6886/1 Js9;
Konik ve inç delikler seçenek için tasarlanmıştır.
Montajdaki çok büyük sapmaları telafi edin;
3 parçadan oluşan 2 bölüm halinde yapılandırılmıştır;
Titreşimi azaltarak gürültüyü azaltın;
Elektriği daha iyi yalıtın;
Sapmadan kaynaklanan geri yükleme kuvveti çok küçüktür;
Bitişik parçaların servis ömrünü uzatın;
Diyafram toleransı: ISO H7; Anahtar yuvası toleransı: N6885/1 Js9;
Konik ve inç delikler seçenek için tasarlanmıştır.
Yapı FLA ve FLB ağır makine sanayine uygulanır;
Kolayca sökün: radyal montaj için flanşı çıkarın ve tahrik eden ve tahrik edilen uçlardaki ekipmanı hareket ettirmeden örümceği değiştirin;
Malzemeler: 4N çelik, 3Na Çelik ve GGG-40 dökme demir;
Eksenel olarak takılarak kolay montaj;
Diyafram toleransı: ISO H7; Anahtar yuvası toleransı: DIN6885/1 Js9;
Konik veya emperyal delikler seçenek içindir.
Fren kampanalı kaplin, sürtünme için iki harici fren kampanasının tutulmasıyla frenlemenin gerçekleştirildiği uygulamalar için tasarlanmıştır;
Fren diski ile kaplin, freni kaliper etmek için tasarlanmıştır;
Fren kampanası veya diski, şaftın en büyük atalet momentine sahip ucuna monte edilmelidir;
Maksimum frenleme torku kaplinin maksimum torkunu aşmamalıdır;
Maksimum fren torku, kaplinin maksimum torkunu aşmayacaktır;
Diyafram toleransı: ISO H7; Anahtar yuvası genişliği: DIN 6885/1 ve tolerans JS9.
Küçük boyut ve küçük dönme ataleti;
Ücretsiz bakım ve görsel kontrol için kolay;
Seçenek olarak farklı sertliğe sahip elastomer;
Bitmiş delik toleransı, kama yuvası için JS9’un üzerindeki delik çapı için kelepçeleme mili manşonu hariç ISO H7’ye uygundur, DIN6885/1.
GS Boşluksuz Kaplinler
Özellikler
Çeşitli mekanik ve hidrolik alanlarda yaygın olarak kullanılırGeri tepme yok, bükülme yönünde sert, dolayısıyla aktarım garanti ediliyor
Şanzımanda yüksek hassasiyet ve yüksek dönme hızı
Çok çeşitli ortamlarda uygulama, uygulanabilir en yüksek sıcaklık 280 derecedir
İyi esneklik, yüksek mukavemet, giyilebilir
Yağlama gerektirmez, sessiz çalışır, aşınma veya kayma olmaz, enerji kaybını azaltır
Hızlı ve kolay montaj ve demontaj
Küçük boyut, düşük ağırlık, yüksek iletilen tork
Shore sertliği 64-98 arasında olan poliüretandan yapılmış elastomerler
Eksenel göreceli kaymayı, tamponu ve titreşim azaltımını telafi etmek.
Avantajları
Yüksek kaliteli Alman TPU malzemeleri kullanılarak metal parçaların, kendi ürettiği elastomerlerin seri üretimiPatlamaya dayanıklılık sertifikası
Maksimum tork değerinin %50'sini anında aşmak hala şanzıman gereksinimlerini karşılayabilir
Yüksek ve düşük sıcaklık ömür testini geçti, hala yapılabilir maksimum yük altında kullanılır
Mükemmel bağlantı test platformu
Boşluksuz bağlantı, ölçüm ekipmanı için küçük tork;
Küçük boyut ve küçük dönme ataleti;
Ücretsiz bakım ve görsel kontrol için kolay;
Bitmiş delik toleransı, kelepçeleme mili manşonu hariç ISO H7’ye uygundur, Φ6’nın üzerindeki delik çapı için DIN6885/1, kama yuvası için JS9.
Boşluksuz bağlantı, ölçüm ekipmanı, kaldırma platformu ve işleme aletleri vb. için küçük tork;
Küçük boyut ve küçük dönme ataleti;
Şaft delikleri arasındaki boşluğu önleyebilen, kanal açma işleminden sonra vidalarla sıkıştırılır;
Titreşimi emer ve radyal ve eksenel sapmayı telafi eder;
Bitmiş delik toleransı ISO H7, DIN6885/1 ve JS9 kama yuvasını karşılar.
Boşluksuz bağlantı, ölçüm ekipmanı için küçük tork;
Küçük boyut ve küçük dönme ataleti;
Ücretsiz bakım ve görsel kontrol için kolay;
Seçenek olarak farklı sertliğe sahip elastomer;
Bitmiş delik toleransı, kama yuvası için JS9’un üzerindeki delik çapı için kelepçeleme mili manşonu hariç ISO H7’ye uygundur, DIN6885/1.
Sıfır Boşluk, Yüksek hassasiyetli entegre tasarım;
İşleme aletlerinin ve malzeme taşıma ekipmanlarının vb. millerine uygulanır.
Yüksek mukavemetli Alüminyum alaşımı, hafif ve küçük atalet momenti ile tasarlanmıştır;
Entegre genişletme manşonu ve içten genişletme ve daraltma sayesinde kolay montaj;
Büyük sürtünme torku.
Sıfır Boşluk, Entegre tasarım;
İşleme takımlarının ve baskı silindirinin vb. miline uygulanır;
Hat hızında 50 m/s’ye kadar sorunsuz çalışma;
Yüksek tepki hızı, büyük iletim torku;
İç genişletme vidaları için kolay montaj/çıkarma;
Pozitif ve negatif rotasyonda aynı özellikler.
Diyafram Disk Kaplinleri
Özellikler
Hassas aktarım özellikleri, yüksek burulma sertliği, yüksek hassasiyet, sıfır boşlukİleri ve geri özellikler aynıdır
Yağlama gerektirmez, işletme maliyetlerinden tasarruf sağlar
Küçük radyal boyut, küçük boyut ve hafif Korozyon direnci, yüksek ve düşük sıcaklık dayanımı, aşağıdakilere uygun her türlü son derece zorlu çalışma koşulları (-30°~+200°; nemli, asit bazlı ortam)
Eksenel, radyal ve açısal kurulum sapmalarını etkili bir şekilde düzeltin
Isı iletim hatasını azaltın ve iletim doğruluğunu sağlayın
Yüksek kaliteli paslanmaz çelik malzeme SUS304 Japonya
Simülasyon kuvvet analizi ve tasarım optimizasyonundan sonra uzun kullanım ömrü
En iyi montaj kalitesini sağlamak için iyi düzlük ve konum
Güçlü sapma düzeltme fonksiyonları;
Yüksek burulma sertliği;
Kompakt yapı;
Tek ve çift diyafram mevcuttur;
Özellikle hassas iletim için uygundur.
RIC diyafram kaplini, son derece düşük atalet momentine sahip, yüksek mukavemetli alüminyum alaşımlı malzemeden, yüksek tork sertliğinden ve yüksek tepki hızından yapılmıştır;
Esnek parçalar, kompakt yapıya sahip ve boşluksuz paslanmaz çelikten yapılmıştır;
Eksenel, radyal ve açısal kurulum sapmalarının ve bileşik montaj yanlış hizalamalarının düzeltilmesi;
Daha yüksek rijit tek diyafram, isteğe bağlı çift diyafram yapısı;
Her iki uçtaki deliklerin eş eksenliliğini sağlamak için özel mastarların merkezleme tertibatı.
Süper sert;
Büyük şaft çapı mevcuttur;
Şaft yapısı basit ve simetriktir;
Esnek parçalar, kompakt yapıya sahip ve boşluksuz paslanmaz çelikten yapılmıştır;
Eksenel, radyal ve açısal kurulum sapmalarının ve bileşik montaj yanlış hizalamalarının düzeltilmesi;
İzabe ocağının merkezleme düzeneği, iki uç deliğin orijinal eş eksenliliğini sağlar.
